Serie S-500
...für eine starke Rührleistung
Reiche Erfahrung über mehrere Jahrzehnte führte zur Entwicklung dieses hochleistungsfähigen Systems. SCHWEIZER setzt auf ein speziell für die Rührtechnik weiterentwickeltes Antriebskonzept mit 3 Reduktionsstufen. Die Drehzahl des E-Motors 1450 U/min wird über einen Keilriemenantrieb auf ca. 700 U/min am Getriebeeingang reduziert. Über eine Zahnrad-Winkelstufe erfolgt dann die 2. Drehzahl-Reduktion, und über einen Planetensatz mit 3 Planentenrädern wird schlussendlich die Getriebeausgangsdrehzahl erreicht.
Die Getriebe sind robust gebaut, geräuscharm dank Schrägverzahnung der Winkelstufe. Sie besitzen ein grosses Ölvolumen und sind dadurch optimal gekühlt.
Das Antriebsritzel mit der Eingangswelle ist im Gesenk geschmiedet und somit aus einem Stück gefertigt.
Weil es sich nicht um ein Standardgetriebe handelt, konnte der Ausgangswelle-Abdichtung besondere Aufmerksamkeit geschenkt werden. Eine doppelte Abdichtung wird durch zwei auf einer Bronce-Verschleissbüchse laufende, mit rostfreien Federn ausgerüstete Radial-Wellendichtringe erreicht.
Der robuste 4kt-Mitnehmer dient als kraftvoller, zuverlässiger Übergang vom Getriebe auf den Rührhaspel. Der Schwimmer aus starkwandigem PE-Material ist korrosionsfrei und bleibt garantiert dicht.
Dank der Winkelstufe-Bauart können die verschiedensten Einbauvarianten ausgeführt werden.
Es gibt immer eine passende Lösung!
Vorteile
- Rührantrieb mit Planeten-Untersetzungsgetriebe
- Elektromotor mit Keilriemenantrieb
- Antriebswelle Vierkantrohr rostfrei
- Rührhaspel mit horizontalen Rührschaufeln und PE-Schwimmer ausgerüstet, passt sich dem Mediumstand automatisch an

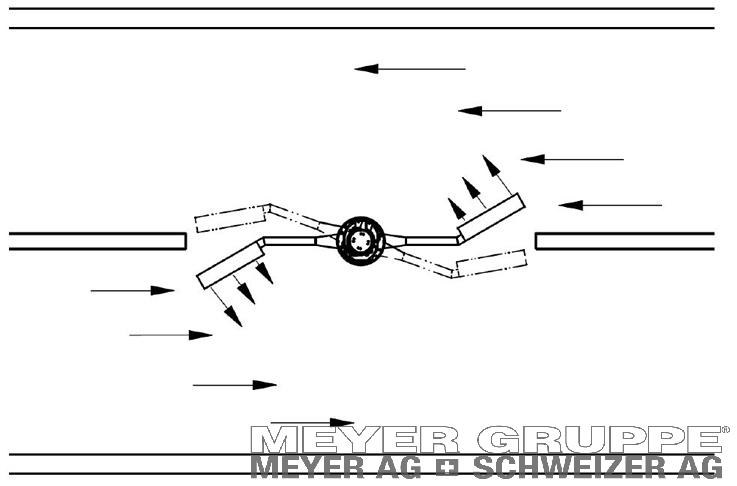

- Speziell grosser Durchmesser und grosse Rührschaufeln für eine optimale axiale und radiale Rührwirkung.
- Alle Teile im Mediumbereich rostfrei
- Motor auf dem Getriebe aufgebaut
- Mit Regenschutzdach
- Für Grube bis OK-Decke 3.30 m
- Über den Keilriemenantrieb ist das System zusätzlich von extremen Belastungen geschützt
- Hohe Belastungsspitzen z.B. beim Anlauf, beim Umschalten von dem Stern- auf den Dreieck-Modus oder beim Herumschwimmen und allenfalls Verklemmen von Eisschollen, Holzstücken etc. können abgedämmt werden.
- Die Drehzahl des Antriebes kann nachträglich ohne Probleme angepasst werden. Dies kann erforderlich sein, wenn z.B. zuwenig Spannung verfügbar ist. Somit kann die installierte Leistung effektvoll in Rührwirkung umgesetzt werden und es muss nicht „für Eventualitäten“ tote Leistung reserviert werden.
Die richtige Planung ist wichtig!
Die einwandfreie Funktion der Rühranlage beginnt mit der sorgfältigen, seriösen Planung. Gewisse Faktoren müssen früh genug berücksichtigt werden.
Dann können die für das System erforderlichen Scheidewände auch für die Statik optimal genutzt werden. Vertrauen Sie der grossen Erfahrung unserer Spezialisten.
Wir unterstützen Sie gerne mit unserer Fachkompetenz.
